Pneumatisk styring magnetventiler
Flere konfigurationer (inklusive 4V410-15 til 4V430P-15 modeller) håndterer filtreret luft, der kræver mindst 40 μm filtrering. Standardiserede PT1/2-porte rummer NPT- eller G-trådsforbindelser.
- Produkt introduktion
Pålidelige luftstrømsstyringsløsninger

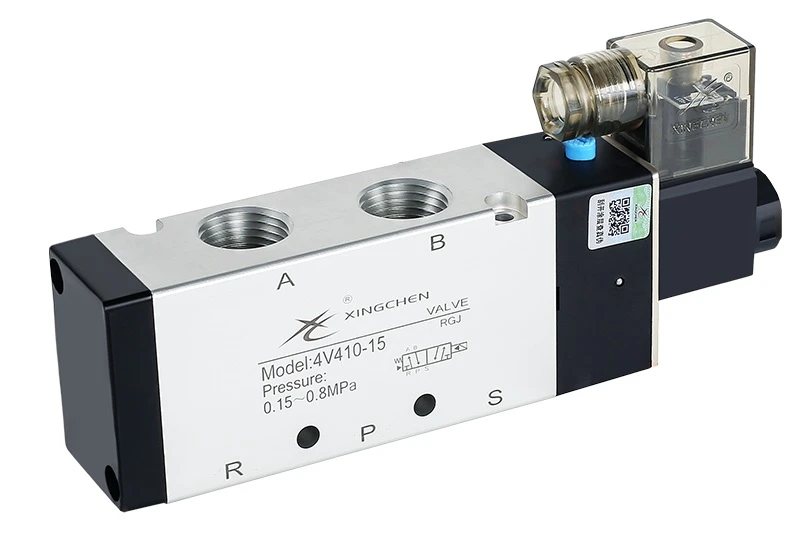

Xingchen 4V410-15 tilhører 4V400-serien 5/2 pilot-betjent magnetventil. Letvægts aluminiumslegering med standard PT1/2 stor port, effektivt flowareal på op til 50,0 mm² (Cv=2.79), høj flowhastighed til store cylindre. Single coil design med fjeder automatisk nulstilling, ingen midterposition. Responstid mindre end 0,05 s, vedligeholdelses-fri permanent smøring, maks. cyklushastighed 3 gange i sekundet under ingen-belastning. Intern/ekstern pilot valgfri, indbygget manuel tilsidesættelse for nem idriftsættelse, manifold kan monteres for at spare skabsplads, i vid udstrækning brugt til frem- og tilbagegående luftcylinderstyring i automatiseringslinjer.
Tekniske evner

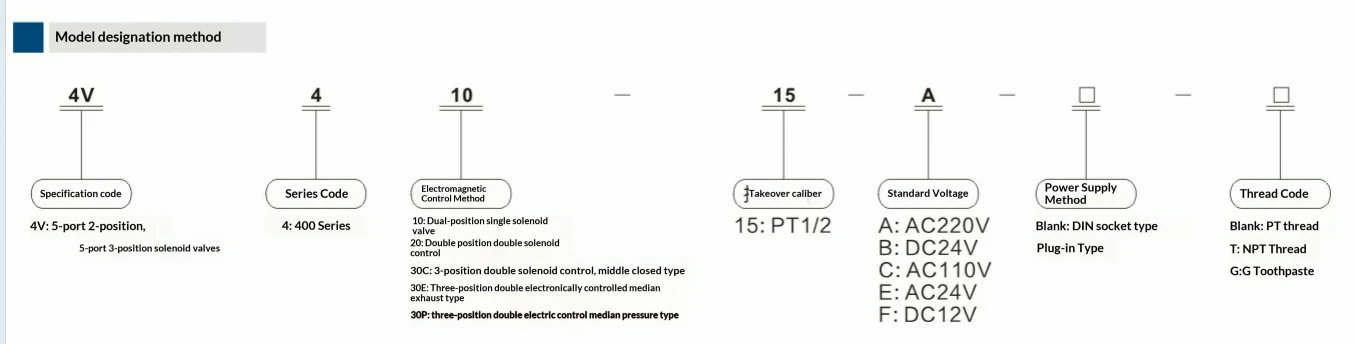

- Modelområde: 4V410-15 (5/2 enkelt spole), 4V420-15 (5/2 dobbelt spole), 4V430C/E/P-15 (5/3 dobbelt spole)
- Medium: Filtreret trykluft (40μm minimum filtrering)
- Portstørrelse: PT1/2 standard, NPT/G gevind valgfri
- Effektivt flowareal: 50,0 mm²(Cv=2.79) for 4V410-15; 30,0 mm²(Cv=1.68) for 5/3-modeller
- Trykområde: Arbejds 0,15 ~ 0,8 MPa, prøvetryk 1,5 MPa
- Driftstemperatur: -20 grader ~ 70 grader
- Kropsmateriale: Aluminiumslegering
- Smøring: Ingen smøring nødvendig; hvis den er smurt, brug konsekvent ISO VG32-ækvivalent olie
- Maks. cyklushastighed: 3 cyklusser pr. sekund (ingen belastning)
- Vægt: 590 g (4V410-15)
|
Model |
4V410-15 |
4V420-15 |
4V430C-15 |
4V430E-15 |
4V430P-15 |
|
Arbejdsmedium |
Luft (filtreret gennem en 40μm eller finere maske) |
||||
|
Aktiveringstype |
Pilot-betjent |
||||
|
*Port størrelse |
Indløb=Udløb=Udstødning=PT1/2 |
||||
|
Effektivt-tværsnitsareal |
50,0 mm² (Cv=2.79) |
30,0 mm² (Cv=1.68) |
|||
|
Antal stillinger |
5-port, 2-position |
5-port, 3-position |
|||
|
Driftstrykområde |
0,15-0,8 MPa (21-114 psi) |
||||
|
Bevistryk |
1,5 MPa (215 psi) |
||||
|
Driftstemperatur (grad) |
-20 til 70 grader |
||||
|
Kropsmateriale |
Aluminiumslegering |
||||
|
**Smøring |
Ikke påkrævet |
||||
|
***Max. driftsfrekvens |
3 cyklusser/sekund |
||||
|
Vægt |
590g |
720g |
770g |
||
*Portgevindmuligheder inkluderer NPT og G;
**Hvis der anvendes oliesmøring, må tilførslen ikke afbrydes; anbefalet smøremiddel er ISO VG32 eller tilsvarende;
***Maksimal driftsfrekvens gælder for tilstanden uden-belastning.
Elektrisk integration
Kompatibel med globale fabriksspændinger inklusive AC220V, AC110V, AC24V, DC24V og DC12V. Konsekvent drift tolererer ±15% spændingsudsving for AC-systemer og ±10% for DC. Energieffektivt-design bruger minimalt strøm (3,5VA AC / 3,0W DC). Bedømt IP65 for støv-/vandbestandighed og Klasse B termisk udholdenhed, disse enheder yder pålideligt under udfordrende forhold. Både DIN-stikdåse og ledningsforbindelser muliggør fleksibel installation med aktivering under 0,05 sekunder.
|
Punkt |
Specifikationer |
|
Standard spænding |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
Driftsspændingsområde |
AC: ±15 %, DC: ±10 % |
|
Strømforbrug |
AC: 3,5VA, DC: 3,0W |
|
Beskyttelsesklasse |
IP65 (DIN 40050) |
|
Varmemodstandsklasse |
Klasse B |
|
Tilslutningstype |
DIN-stiktype, ledningstype |
|
Excitationstid |
Mindre end 0,05 sekunder |

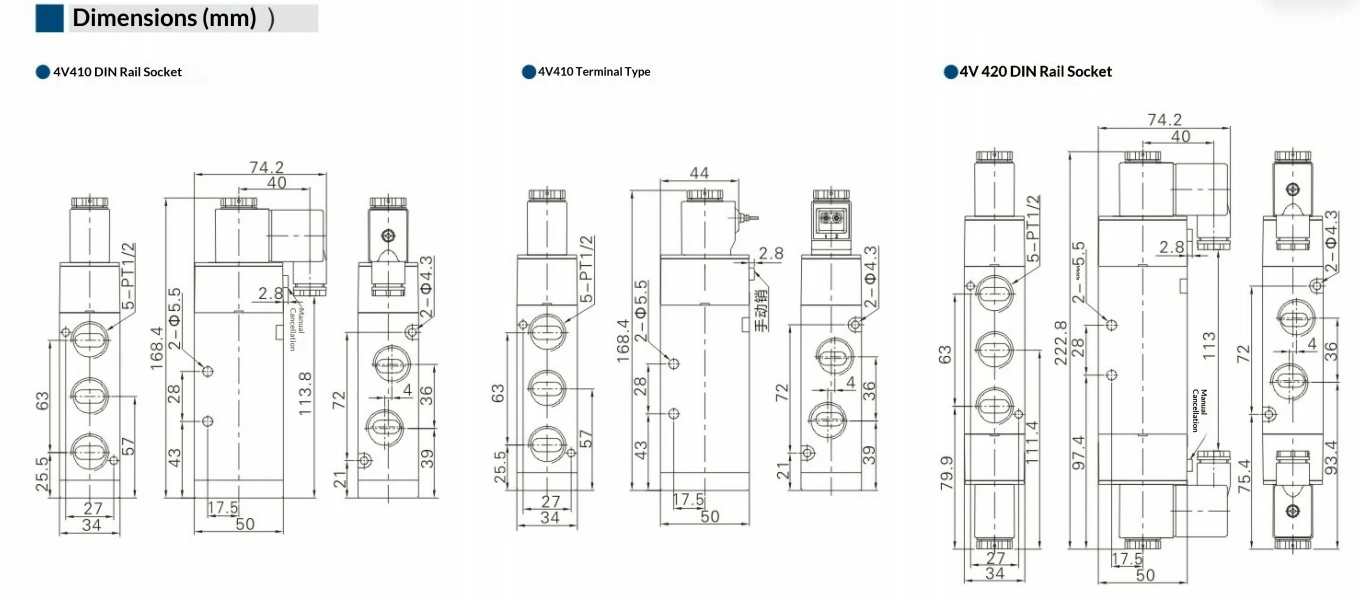

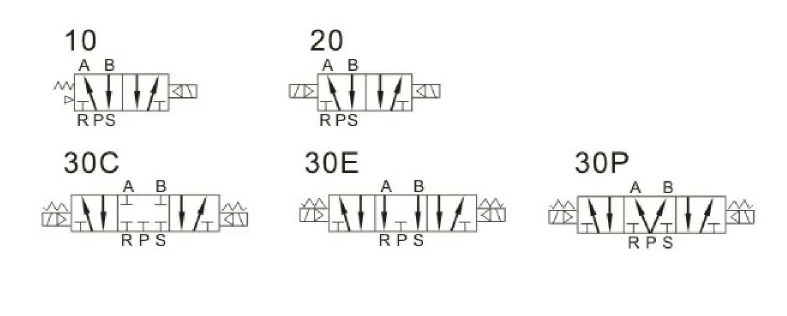

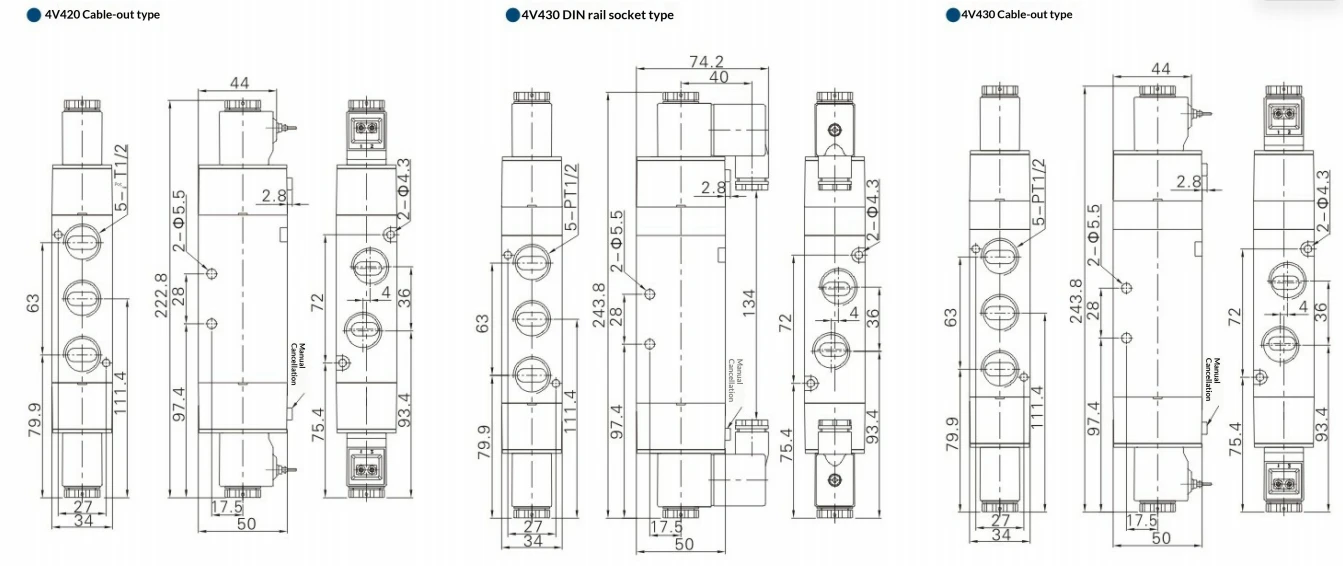

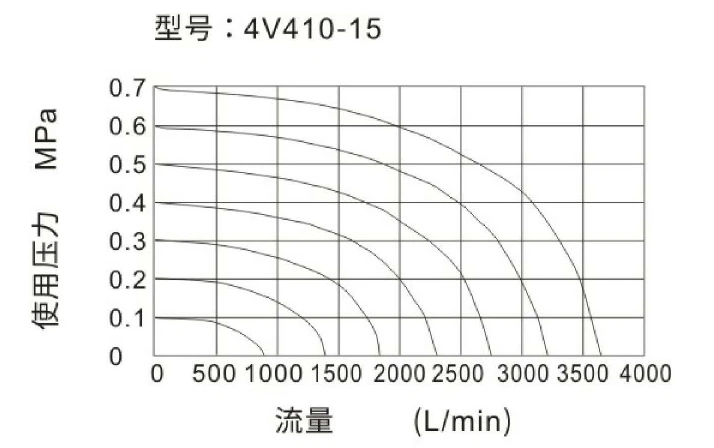

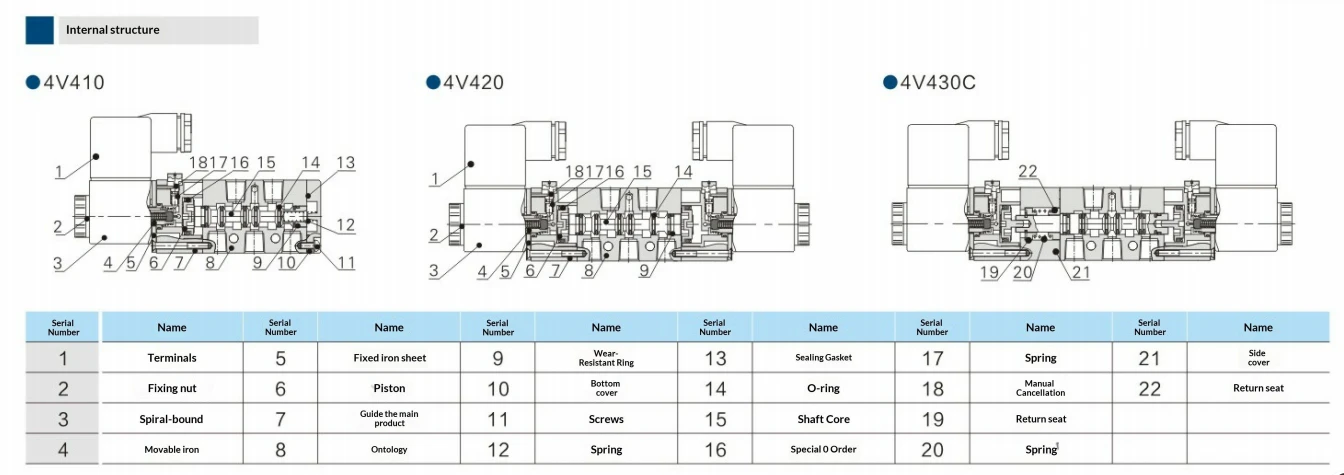

Symboler og flowkarakteristika
Operationelle fordele
- Styrefleksibilitet: Vælg ekstern eller intern pilotdrift. Tre-positionsversioner giver konfigurerbare centerfunktioner, mens to-positionsmodeller har positionshukommelse
- Præcisionsteknik: Specielt bearbejdede komponenter minimerer intern friktion, reducerer det nødvendige opstarts-tryk og forlænger serviceintervallerne
- Vedligeholdelsesreduktion: Permanent smøredesign eliminerer rutinemæssig vedligeholdelse
- Kompakt integration: Modulær samling tillader manifoldmontering, hvilket sparer panelplads
- Manuel betjening: Integreret tilsidesættelse forenkler test og fejlfinding
Præstationsnoter
Designet til smørefri-drift (bemærk: når den er smurt, skal den fortsætte med ISO VG32-ækvivalent olie). Opnår cykelhastigheder op til 3 operationer/sekund uden belastning.
Industri applikationer
Vigtigt for automatiserede pakkelinjer, materialeoverførselssystemer, robotstyringer og procesudstyr. Deres hurtige reaktion, miljømæssige holdbarhed og plads-effektive design tjener bilproduktion, fødevareforarbejdningstransportører og farmaceutiske samlinger, hvor præcis luftretningskontrol er vigtig.
Værdiforslag
Denne serie reducerer driftsomkostningerne gennem minimalt strømbehov og eliminerede vedligeholdelsesrutiner. Forenklet integration og forlænget levetid giver fordele i forhold til konventionelle luftstyringskomponenter, især i høj-applikationer, der kræver pålidelig ydeevne.
FAQ
Q1: Hvad er forskellen mellem 4V410-15,4V420-15,4V430C/E/P-15? Hvordan vælger man den rigtige model?
A1:4V410-15: 5/2 enkelt magnetventil, fjederretur, cylinder trækkes automatisk tilbage, når strømmen slukkes, for enkel frem- og tilbagegående bevægelse uden pause;
4V420-15: 5/2 dobbelt magnetventil, hukommelsesfunktion, holder cylinderposition efter strømafbrydelse;
4V430 serie 5/3 dobbelt magnetventil:
430C: Lukket center, cylinder låser og holder trykket i midterposition;
430E: Udstødningscenter, cylinder kan skubbes manuelt ved midterste-slag;
430P: Trykcenter, kontinuerlig lufttilførsel på begge sider til fastspænding.
Q2: Hvad er intern pilot og ekstern pilot? Hvordan skifter man mellem dem?
A2: Intern pilot: Drevet af hovedluftforsyning, velegnet til lufttryk over 0,3 MPa;
Ekstern pilot: Tilslut uafhængig pilotluftkilde til lavtryksluft under 0,2 MPa; Modelsuffiks W står for ekstern pilot, standardmodellen er intern pilot som standard.
Q3: Kan 4V410-15 direkte erstatte SMC-ækvivalente ventiler?
A3:Identisk monteringsstørrelse, portstørrelse og manifoldbase, direkte erstatning for SMC-ventiler. Samme kvalitetsstandard som SMC til halv pris, udskiftelig på manifoldgrupper.
